組合選粉機

組合式選粉機內部結構合理、選粉效率高、節能效果明顯。該產品系統配置簡單，能大幅度提高磨機系統產量。組合式選粉機主要是作為水泥廠生料粉磨閉路系統中的分級設備，也可作為其他非金屬礦石粉料的分級設備，廣泛應用于建材行業。

我公司生產的組合式選粉機是在借鑒先進選粉技術基礎上，采用航空空氣動力學分析方法，自行研制開發出的產品，該設備集粗粉分離、水平渦流選粉和細粉于一體，高產節能的設備。

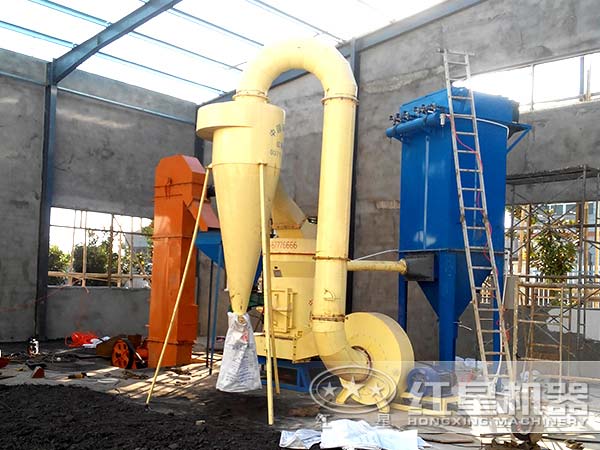

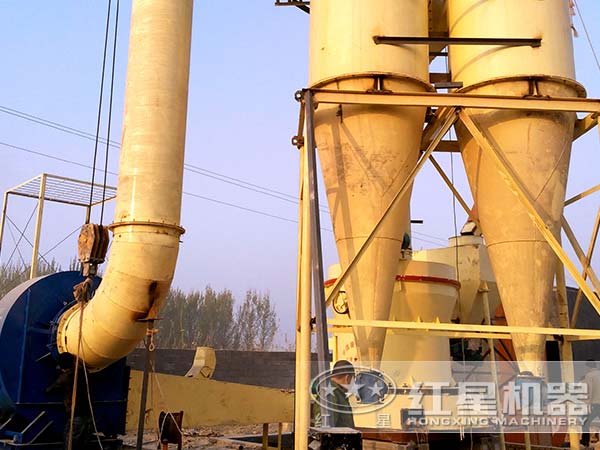

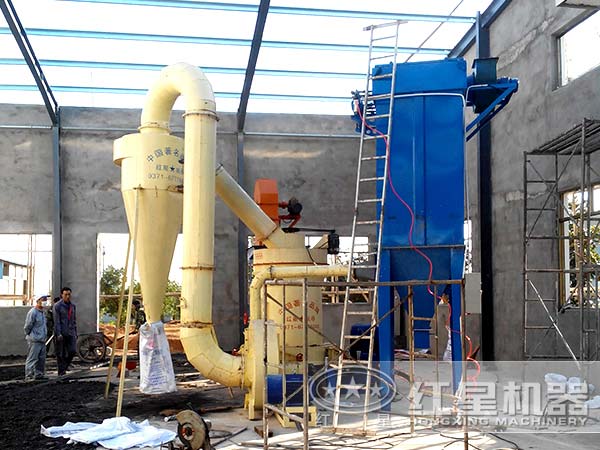

組合式選粉機圖片

組合式選粉機工作原理

將物料從組合式選粉機進料口喂入，通過轉子旋轉的撒料盤均勻撒向四周，因擋料圈的阻擋作用，物料在分散狀態下撒落在導風葉和轉子之間的選粉區。在選粉渦流中運動的粉塵顆粒將同時受重力、風力和旋轉離心力的作用，所以不同初速度和不同粒徑的粉塵顆粒將有不同的運動軌跡，細小輕微的顆粒隨氣流被吸入轉子內部流經配風室分四路進入旋風收塵器，大部分成品細粉被分離出來，收塵后的空氣從旋風收塵器上的排風管排出，進入下一級收塵設備。粗重顆粒則下落，經內錐體匯集到粗粉收料筒，返回磨機再磨。

組合式選粉機結構圖

組合式選粉機性能優勢

1、精度高、分布均勻物料在分級區外進行分散，由于分散板、中間連接風管和導流葉片的作用，兼有靜態慣性分級和動態分級的功能，使物料分散度高且分布均勻。

2、分級率高：組合式選粉機的分級區窄而長，空氣流場均衡、穩定，分級性能好，分級效率高。

3、高產渦流選粉機的處理量大，而與其他的選粉機在同等處理量下，體積可做得更小；而且選粉風量、產量和喂料量在較大范圍變化而不影響選粉效率，分級性能穩定。

4、組合式選粉機的處理量大，而與其他的選粉機在同等處理量下，體積可做得更??；而且選粉風量、產量和喂料量在較大范圍變化而不影響選粉效率，分級性能穩定。

技術參數
