液壓圓錐破碎機的結構原理及優勢

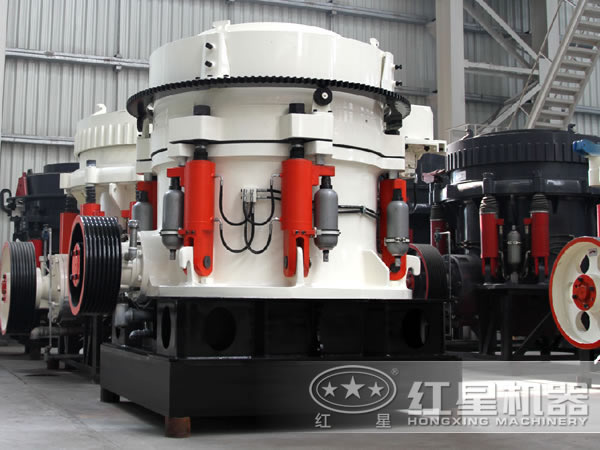

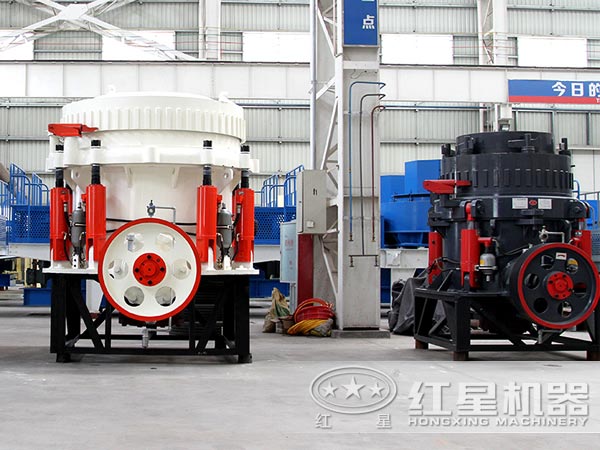

液壓圓錐破碎機介紹

液壓圓錐破碎機河南紅星在傳統破碎機的基礎上，采用新破碎技術而設計生產的一種先進碎石設備。它的功率強、破碎比大、生產率高，性能先進，非常受客戶歡迎。該機突出特點就是它配置了液壓系統，和傳統的圓錐破碎機的設計結構以及設計理念上都有明顯的區別。在性能上，它的能力也得到了加強，使用范圍特別廣，可超細破碎堅硬的巖石、礦石、礦渣、耐火材料等物料。

液壓圓錐破碎機根據排料的不同可分為為粗碎圓錐破碎機 （粗破）、中碎圓錐破碎機（中破）和細碎圓錐破碎機（細破）三種，本系列液壓圓錐破碎機，適用于破碎中等以上硬度的各種礦石和巖石。該機碎腔型式由礦石用途決定，標準型運用于中碎；中型圓錐破碎機適用于中細碎；短頭型適用于細碎?？筛鶕?jù)用戶的生產需求來定。

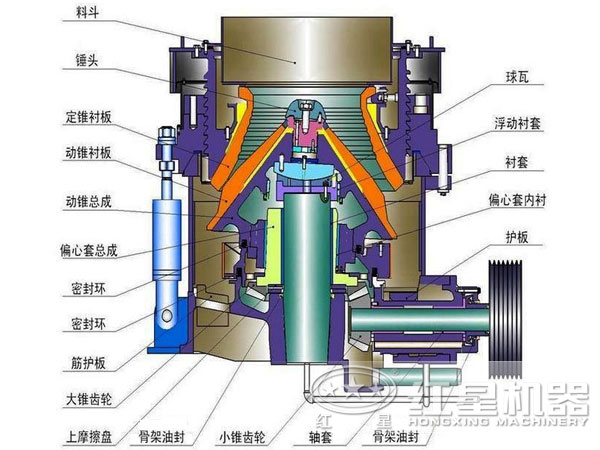

液壓圓錐破碎機的主要構成部件

液壓圓錐破碎機主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。

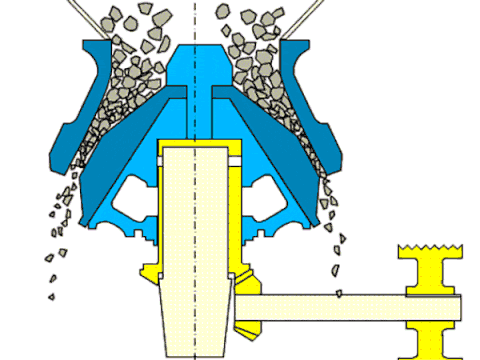

液壓圓錐破碎機工作原理

液壓圓錐破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、 圓錐破碎機 傳動軸和 圓錐破碎機 圓錐部在偏心 套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。

液壓圓錐破碎機的性能優勢

一是該機配備有液壓系統，即可調成破碎機排礦的大型，又可有效地保證設備的安全運行。當在破碎腔中有異物時，液壓系統可使動錐體自動下退，當異物排出后，該系統使下退的動錐體自動復位，重新保持原來的排礦口位置繼續工作；二是該機從粗碎到細碎設計了四種規格的腔型，它有六種可能的組合。而破碎機腔型又是破碎的主要技術指標，這意味著它功能齊全，可滿足各種用戶的特殊要求。

以上是液壓圓錐破碎機的結構、原理及性能優勢的相關介紹，希望對大家認識液壓圓錐破碎機優勢幫助。更多液壓圓錐破碎機的型號規格、價格、配件等相關疑問，歡迎免費咨詢河南紅星機器。
