鄂式破碎機機架的修復改進

發布者：紅星機器發布：2013-12-02 08:27:27 更新：2018-05-04 14:09:18

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

機架對鄂式破碎機的整機性能和主要零件的壽命均有很大影響，如果使用不當或超負荷運轉，很容易引起機架故障的出現，大大縮短其使用期限，因此，為了降低機架更換成本，有必要對其進行修復。本篇文章從措施、步驟和效果三個方面，來分析鄂式破碎機機架的修復改進：

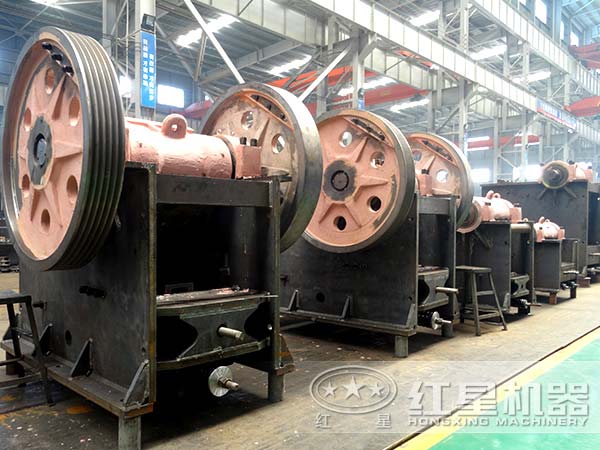

鄂式破碎機設備

一、機架修復改進的措施

①將高應力區域的鑄造構件用碳鋼焊接件代替，既提高強度又減少潛在缺陷；

②橫梁和機架的連接由鑄件焊接改為螺栓連接，減輕工作中機架和橫梁間的相互制約作用，降低結構內部附加應力。

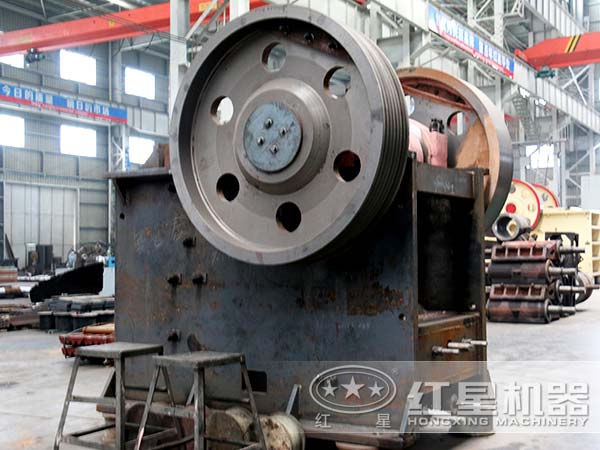

顎式破碎機機架

二、機架修復改進的步驟

先將橫梁從機架上割下來，然后用鋼板將所挖機架部分用鋼板補上，再將所焊接橫梁與機架用螺栓連接起來。為了克服螺栓孔的應力集中，紅星重工在打孔處又增加了鋼板的厚度，這樣保證機架不會由于螺栓孔應力集中而造成破壞。

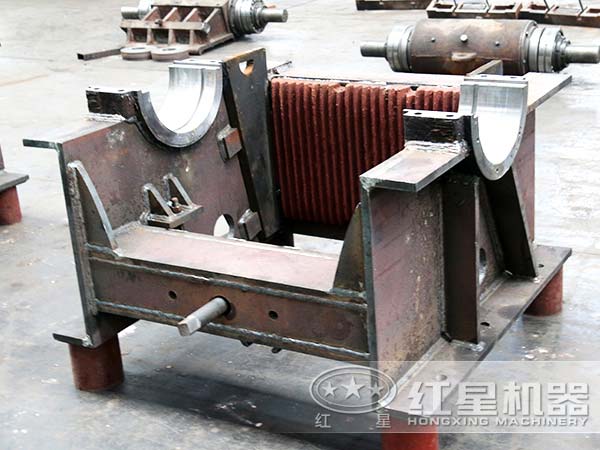

鄂式破碎機機架

三、機架修復改進的效果

原機架出現裂紋的區域應力明顯降低，但其它區域某些部位應力有所增加（譬如橫梁），說明應力分布發生了改變，薄弱地位的應力降低，而強度較高的部位應力上升，充分利用材料的同時，又大大降低了機架破壞的幾率。

鄂式破碎機機架

分析鄂式破碎機機架修復改進前后的數值模擬表明，修復效果良好，不僅在設備再利用方面為企業節約了生產成本，而且為我國鄂式破碎機生產廠家在機架設計和改進方面提供了重要參考。
