顎破機的結構及工作原理

顎式破碎機簡稱顎破機，顎破，是目前常用的碎石設備，顎破機既可以和選礦設備、砂石設備配套，也可以單獨使用，在許多碎石、制砂、選礦、磨粉等生產線中都能見到顎破機，隨著鄂破制造工藝的進步，新材料的出現，顎破機的結構和原理也在不斷完善。

一，顎破機結構

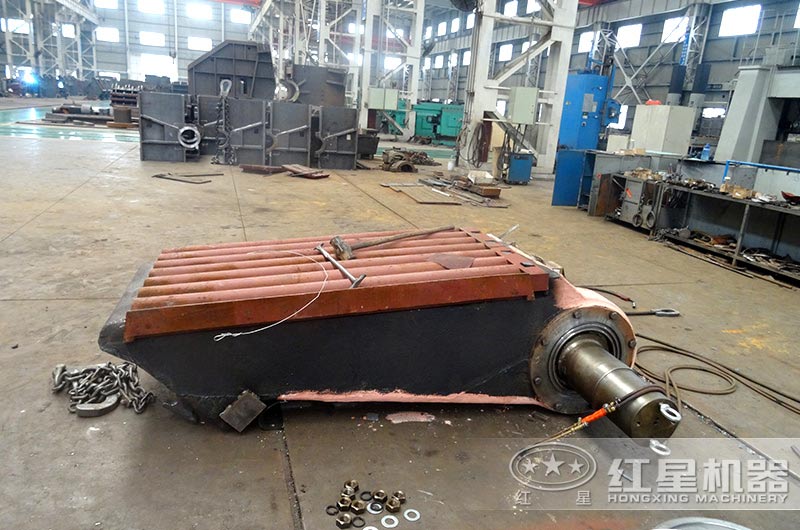

1，顎板

顎板是顎破機的破碎件，也是重要的耐磨件，顎板分為動顎板和靜顎板，兩塊顎板之間形成破碎腔，由于顎板在破碎中要承受較大的沖擊力和壓力，因此一般會采用高錳鋼、超高錳鋼、超強高錳鋼等材質制成顎板，確保較長的使用壽命。

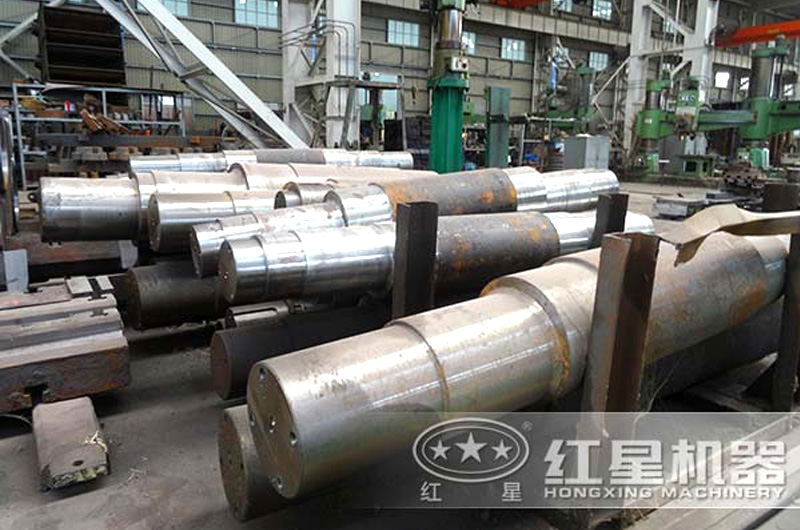

2，偏心軸

偏心軸是顎破機的主軸，在運轉中要承受較大的壓力，一般采用高碳鋼制造，偏心軸連接著皮帶輪和飛輪，偏心軸轉速的速度決定動鄂擺動的速度，進而決定石料被擠壓的次數，因此，偏心軸性能好壞，直接影響產量和磨礦收益，為了確保較高的生產收益，需要確定合理的偏心軸轉速。

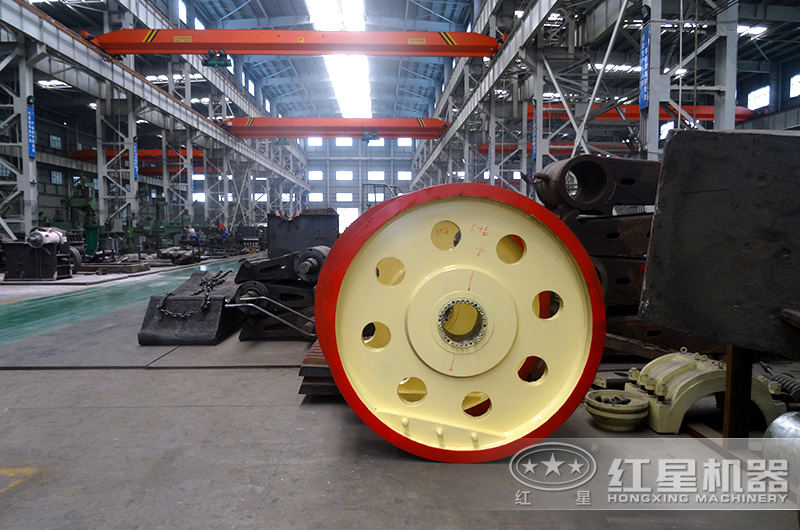

3，飛輪

飛輪是顎破機重要的儲能元件，以動能的形式將能量釋放出來，使顎式破碎機在高速運轉下，能夠保持平穩，減少機器的振動，使能量消耗更均勻，另外，飛輪的存在也能提升電動機操作的均勻性，確保整機穩定性強。

4，彈簧裝置

彈簧裝置是顎破機的保險裝置，破碎大塊石料時，難免會出現不可破碎的硬物，彈簧裝置的存在就是緩解硬物對破碎腔帶來的沖擊力，減少顎板和機體的損傷，提高生產安全性，彈簧裝置的存在能保證動顎和肘板緊密結合，并能部分的平衡動顎和肘板的慣性力。

5，墊片裝置

墊片裝置是用于調整排料口，加墊片調整裝置裝在鄂式破碎機側壁，顎破機常用的就是螺栓頂推調整裝置和液壓缸頂推調整裝置，前者是利用螺栓頂推肘板座，取出墊片則排料口增大，反之則減小，后者它是借助液壓缸的柱塞，推動后肘座，然后增加或減少墊片的數量。

二，顎破機工作原理

顎破機主要利用兩塊顎板來破碎石料，首先使用篩分裝置來控制進料規格，將滿足顎破機進料范圍的石料使用振動給料機給入破碎腔中，在運轉過程中，動顎板呈不斷擺動狀態，時而靠近、遠離靜顎板，兩塊顎板組成碎石空間，處理兩者之間的礦料在兩者相互靠近時而受到擠壓、劈裂、碾磨、折斷等作用而破碎，兩塊顎板形成一個“v”型破碎腔，只有滿足“v”型下端出料口的石料成品才能排出，不滿足下料口下料需求的石料不能排出，確保了成品粒度的均勻、整齊。更多顎破機的詳細信息，請免費咨詢紅星機器的技術人員！
